新大陆NLS-FM210条码扫描器

浏览

Newland Products
产品信息
  • 产品型号:NLS-FM210
  • 产品类别:嵌入式二维码识读器
  • 数据类型:1D/2D
  • 识读方式:CMOS
  • 通讯方式:RS232/USB
  • 无线通讯:无

产品简介

    该系列二维码识读器,专为客户提供的OEM产品应用,该产品可方便嵌入各种设备作为条码的识读部件应用。

产品性能

    ◆   高适应性
           该嵌入式二维码识读器,在光源设计方面充分考虑到针对各种高亮度、低分辨率的手机屏幕上的各种高密度的条码(主要针对二维码)识读,在抗反光能力、高密度条码的适应能力方面达到国际领先水平。可涵盖目前国际主流应用的各种手机屏幕上的二维码识读。该嵌入式识读器的设计精巧,集成程度高,方便安装,尺寸小巧,应用灵活。

    ◆   技术性能
           该识读引擎,采用自主的核心技术uIMG。完全由本公司独立设计制造。uIMG包含光学系统、光电耦合系统、图形数字化、编解码、图形处理、嵌入式系统等一系列综合性技术。可识读全部国际标准一维条码和主流二维码(QR Code,DataMatrix,PDF417, Aztec,Maxicode,龙贝码等),识读性能达到国际先进水平。可通过本公司所提供的应用配套,识读用户自定义的各种条码。

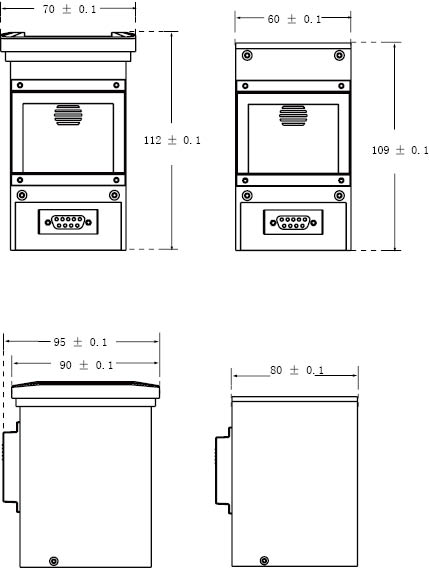

外形尺寸(单位:mm)

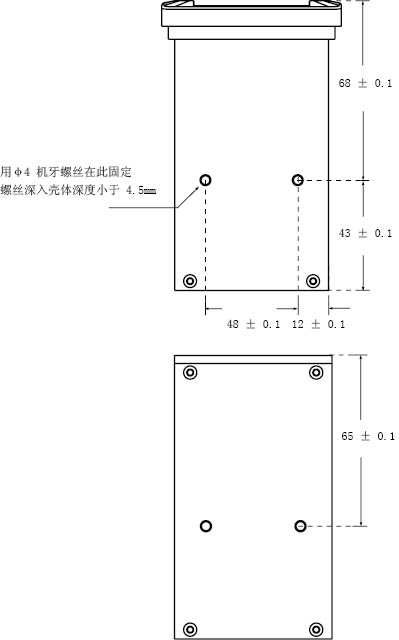

安装尺寸(单位:mm)

技术参数

识读参数

识读模式

CMOS摄像

分辨率

640 * 480

接口

RS232 / HID-KBW / UDP / USB COM Port Emulation / HID-POS





识读码制

 二维条码

PDF417, QR Code(Model 1/2), DataMatrix(ECC200, ECC000, 050, 080,
100,140),  Aztec, Maxicode,龙贝码等

 一维条码

Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, China post 25, Interleaved 2 of 5, ISBN/ISSN, Code 93, UCC/EAN-128, GS1 Databar等

识读精度

≥ 3mil

提供光源

LED(622 nm - 628 nm)

光源强度

290 LUX (130 mm )

识读景深

0 mm ~ 450 mm

打印对比度

≥ 25%

条码旋转灵敏度

360°

条码倾斜灵敏度

45°

条码偏转灵敏度

45°

环境光照度

0 ~ 100,000 LUX

电气特性

最大功耗

2 W

工作电压

DC 5 V





电流

最大电流

400 mA

工作电流

300 mA

待机电流

1 mA

重量

350 克

工作环境

工作温度

-5℃ -  +45℃

储存温度

-40℃ - +60℃

工作湿度

5% - 95% ( 无凝结 )

配置软件

Quick Set, Programming Guide, uTools Lite

国际认证

FCC Part15 Class B, CE EMC Class B

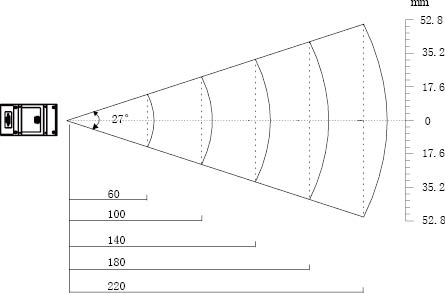

视场角
新大陆NLS-FM210条码扫描器
识读距离

条码

条码精度 (mil)

最近距离 (mm)

最远距离(mm)

Code  39

5

0

15

Code  39

10

0

25

PDF417

5

0

20

PDF417

10

0

30

QR  Code

10

0

25

QR  Code

15

0

36

Data  Matrix

10

0

25

Data  Matrix

15

0

40

1. 如何确认驱动已经安装成功?
A. 保证设备已经和PC连接,设备启动正常
  打开:控制面板>设备管理器>通用串行总线控制器,下拉查看:
   如果"Newland USB Datapipe to series Device" --表示设备连接方式是"USB Com Port Emuation"-COM方式。
   如果"Newland USB DataPipe Device"---表示设备连接方式是"USB-DataPipe".
   如果驱动前有黄色"!",删除该设备,然后扫描检测硬件改动。等待系统自动安装新的驱动完毕。

2. 旧版本的USB-Datapipe的驱动,是否需要更新成V1.2的USB驱动(vcomctrl v1.2.exe)?
A: 新驱动支持X+的USB接口设备: USB-DataPipe/  USB Com Port Emuation/HID-KBW.
  新驱动支持X的USB接口设备:USB Com Port Emuation/HID-KBW。
  X系列设备的客户,如果已根据的USB SDk开发了相应的USB应用,建议不更新成最新驱动。

3. 如果我已经安装了v1.2的USB驱动,如何能用USB-Datapipe连接设备?
A: 如果你的设备是X+系列的设备,读取设置码的 USB-Datapipe设定--设置码手册可从本网站上免费下载.
   如果是X系列的设备,请先关闭USB to COM的服务:
     控制面板>管理工具>服务,找到Bulk to Serial service,右键选择属性:选择停止, 启动类型:手动

4. 安装新驱动后,如何知道USB Com Port Emuation所对应的COM的端口号?
A. 开始>所有程序>vcomctrl>vcomctrl, 显示的对话框会告诉你现在所使用的com的端口号。

5. 安装了v1.2的驱动,QuickSet无法和USB接口设备进行连接了?
A. 确认FAQ-1驱动安装正确 -> 确认FAQ-4的COM端口号 -> 确认设备已经启动。
   启动Quickset,选择正确的的连接COM端口号,手动检测。
   如果检测失败,可选择如下方式之一尝试:
    i.   请检查是否切换成了HID-KBW,读取设置码手册设置成非HID-KBW的接口。再次尝试连接。
    ii.  如果之前是COM连接,尝试:File>PC comm... > USB>OK,看是否能够连接
    iii. 关闭Quickset,断开设备然后:
      控制面板>管理工具>服务,找到Bulk to Serial service,右键选择属性:选择停止, 然后再次启动。
       连接设备直到启动完毕,打开Quickset,选择COM尝试连接。
    iv. 关闭Quickset,断开设备:
        重新启动设备,重新启动Quickset.尝试连接





标准配置:主机+USB数据线
电缆

RS232数据线 (选配)
实现与PC机的数据通讯,留有充电接口。
型号:CBL210R

新大陆NLS-FM210条码扫描器

USB数据线 (选配)
实现与PC机的数据通讯。
型号:CBL210U

电源
新大陆NLS-FM210条码扫描器

电源适配器(选配)
通过与数据线连接,实现对主机的充电。
型号:ADP50(5.0V)

连接线(选配)
用于连接数据线和电源线,实现对主机的充电。
型号:CBL001
