新大陆 NLS-FM420 固定式条码扫描器

浏览

Newland Products
产品信息

新大陆 NLS-FM420 固定式条码扫描器 固定式工业二维码扫描器产品系列,针对生产流水线上各类器件上的DPM(Direct Part Mark)条码,提供可快速采集的固定式条码采集设备。主要应用于各种工业生产流水线。



产品性能

    ◆应用适应性
        该产品设计灵巧,具有高速读码性能,提供信号侦测控制装置,具有IP54工业等级的防尘防水功能,可快速采集器流水线上的二维码和一维条码,支持各种工业生产应用。

     ◆技术性能
         采用自主的核心技术uIMG。完全由本公司独立设计制造。uIMG包含光学系统、光电耦合系统、图形数字化、编解码、图形处理、嵌入式系统等一系列综合性技术。可识读全部国际标准一维条码和主流二维码(QR Code,Datamatrix,PDF417, Aztec,Maxicode,龙贝码等),识读性能达到国际先进水平。可通过本公司所提供的应用配套,识读用户自定义的各种条码。

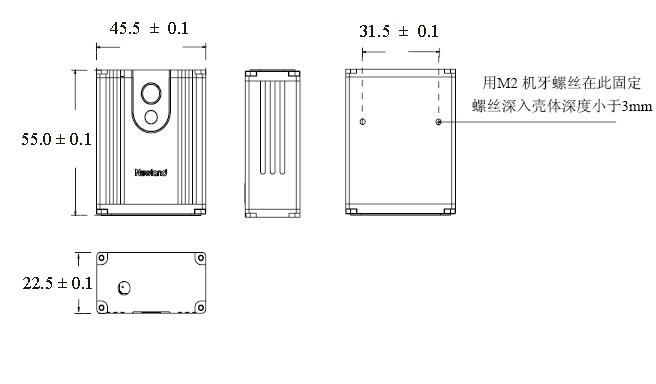

外形尺寸(单位:mm)

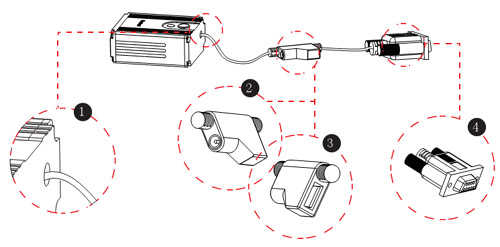

数据线和接口

新大陆 NLS-FM420 固定式条码扫描器

1 数据线与FM420固定连接处。
2 电源输入接口,连接5V直流适配器。
3 触发接口,为1带4PIN信号输入的标准主动式接口。
4 标准的RS232接口(母口)。

触发接口PIN脚定义 RS232 接口PIN脚定义

PIN 功能
1 电源输出,5V直流
2 信号触发,拉低触发扫描,再次拉 2 RS232 输入
低停止扫描。
3 NULL
4 GND
PIN 功能
1 NULL
2 RS232 输入
3 RS232 输出
4 NULL
5 GND
6 NULL
7 NULL
8 NULL
9 NULL

技术参数

识读模式

CMOS摄像

分辨率

752 * 480

接口

RS232





识读码制



二维条码

PDF417, QR Code(Model 1/2), DataMatrix(ECC200, ECC000, 050, 080,
100,140),  Aztec, Maxicode,龙贝码等



一维条码

Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, China post 25, Interleaved 2 of 5, ISBN/ISSN, Code 93, UCC/EAN-128, GS1 Databar等

识读精度

≥ 20 mils

CMOS采集帧速

60 fps

提供光源

LED(630 nm ± 10 nm)

光源强度

180 lm

识读景深

80mm - 150mm

打印对比度

≥ 45%

条码旋转灵敏度

15°

条码移动速度

最高达2米/秒

输入/ 输出

触发器

高速触发输入,手动触发按钮

触发电压

-0.3 V - 0.6 V

触发

0.1 ms (最大)

电气特性

最大功耗

10W

工作电压

DC 5.0 V



电流

最大电流

500 mA

工作电流

400 mA

待机电流

200 mA

重量

180 克 (带数据线)

工作环境

工作温度

-5℃ -  +45℃

储存温度

-40℃ - +60℃

工作湿度

5% - 95% (无凝结)

配置软件

Quick Set, Programming Guide, uTools Lite

国际认证

FCC Part15 Class B, CE EMC Class B

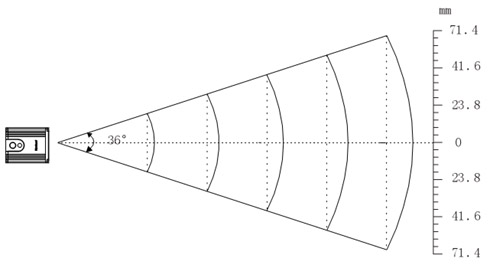

视场角

曝光时间

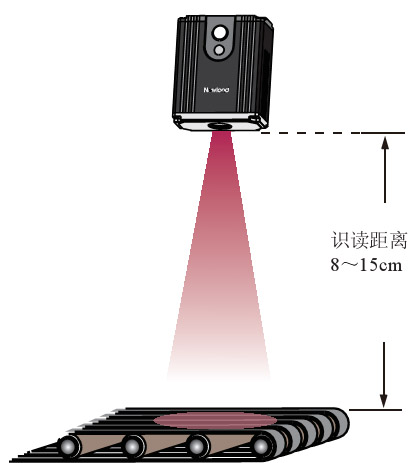

识读距离

曝光时间

8 cm

200 us

9 cm

300 us

10 cm

400 us

11 cm

500 us

12 cm

600 us

13 cm

700 us

14 cm

800 us

15 cm

900 us
